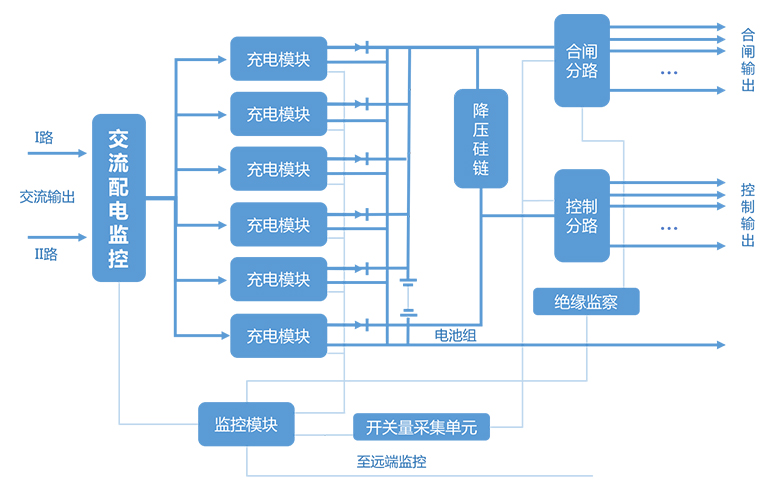

一、高頻開關直流電源系統圖

二、應用范圍

      哈爾濱光宇電源股份有限公司生產的智能高頻開關電力操作電源系統集成度高，可靠性高，智能化程度高，人機界面優等特點并廣泛應用于電力系統中小型發電廠、水電站、各類變電站，和其它使用直流設備的用戶（如石化、礦山、鐵路等），適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

三、系統特點

1.高智能化產品

1.1 系統采用分散控制系統，模塊化結構，組屏簡單，配置靈活；
1.2 備有8個通訊口，可以接入多種外部智能設備；
1.3 具有通訊端口自偵測功能，可隨時查看通訊端口數據，方便現場查找問題；
1.4 可擴展支路采集系統，可以采集任何地方的支路狀態，不受屏體位置限制；
1.5 監控模塊采用大屏幕液晶漢字顯示，可通過監控模塊進行系統各個部分的參數設置；
1.6 模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能；
1.7 具有“遙測、遙控、遙信、遙調”的四遙功能，實現無人值守；
1.8 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能控制，設有電池過欠壓和充電過流聲光告警；
1.9 微機絕緣監察可多機并聯運行，高可靠的CAN通訊接口組成接地選線網絡，避免一臺主機運行時由于主機故障造成的系統癱瘓。

2.高可靠性設計

2.1 采用開關電源的模塊化設計，N+1熱備份；
2.2 充電模塊可以帶電熱插拔，平均維護時間大幅度減少；
2.3 系統關鍵組件全部采用高質量的進口名牌產品；
2.4 根據不同方案可選擇動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份；
2.5 硬件低差自主均流技術，模塊間輸出電流最大不平衡度小于3%；
2.6 可靠的三級防雷系統和電氣絕緣措施，保證系統更安全運行；
2.7 先進的交流切換功能，一路優先選擇，兩路間延時切換，保證切換過程安全可靠；
2.8 系統設計采用IEC等國際標準，有效防止現場監控系統失效現象發生。

四、系統監控設備

4.1 裝置概述

      ZJK-1是哈爾濱光宇電源公司2005年開發生產的一款高性能監控裝置，裝置采用快閃存儲器（Flash ROM）以及適應現代工業控制的微控制器（MCU），主要插件采用多層印制板及表面安裝技術，裝置的軟件設計采用一種新的系統設計思想和一個開放的軟件框架，在微控制器實時多任務操作系統（RTOS）下，安全優先服務方式進行資源管理、任務調度、異常處理等工作，編程風格獨特，速度快，方便靈活，可讀性、可移植性好。

4.2 特點概述

1、裝置可提供8個智能通訊接口可任意配置下級智能設備；
2、裝置可提供8對輸出干節點，用戶可任意配置系統告警輸出信號；
3、裝置可提供16對輸入干節點，可滿足用戶對其它狀態量擴展需求；
4、裝置可提供8組高壓采集，16組低壓采集，可實現一機多控的要求；
5、通訊端口提供自偵測功能，隨時查看通訊狀況；
6、3U標準機箱，后插拔結構，全鋁合金外殼結構，電磁兼容性更好；
7、開放的系統配置菜單，可任意配置系統組件；
8、專業化的電池管理功能，使電池管理更科學。

4.3 功能概述

      監控單元通過RS－485通訊口將各充電模塊、電池電導巡檢儀、直流系統接地巡檢單元聯接為一體，同時提供RS-232和RS-485接口與后臺計算機通訊大屏幕LCD液晶顯示，配合前板按鍵，可完成設置、查閱、顯示、事件記錄等各項功能。通過對不同模塊發出數據采集或各種控制命令，獲得系統各種運行參數，實施各種控制操作。可選擇通過Modbus、CDT91、DNP3.0IEC101或IEC103規約和綜合自動化系統通訊上報數據來很好地實現電源系的“四遙”功能。監控單元匯集電源系統的各種數據、工作狀態，通過整理、分析，實現對電源系統以及蓄電池充放電的全自動管理。

      操作人員還可通過鍵盤對充電模塊進行強制開啟、關停、均浮充等控制對充電模塊的限流點和輸出電壓進行調節。電源集中監控維護后臺不僅可以實時顯示當前電源系統的全部詳細數據、狀態，也可對電源系統發出限流、均浮充電壓調節、充電模塊開啟、關停等各種控制命令。

五、微機絕緣監察裝置

5.1 裝置概述

      WZJY-Ⅰ直流系統接地巡檢單元采用德國西門子公司高檔16位單片機C167及快閃存儲器（Flash ROM）進行核心設計；主要插件采用多層印制板及表面安裝技術；軟件的設計為一開放的框架，在實時多任務操作系統（CMX_RTOS）下，采用安全優先服務方式進行資源管理、任務調度、異常處理等工作；運行速度快，可靠性高，可讀性及可移植性好。

      裝置的直流漏電流傳感器穿套在各支路輸出導線上，來檢測支路正、負導線對地的漏電流矢量和，不對系統施加任何的交流信號，從而不影響直流系統其他設備的安全可靠運行；由于本裝置是檢測導線對地漏電流，而電容不存在有直流漏電流所以從理論上講，直流系統無論有多大的對地電容，都不會影響該裝置的正確檢測。裝置采用整面板全漢化菜單顯示，3U標準機箱，后插拔插件結構，外型美觀大方。該裝置可直接安裝于直流屏上，是一套技術先進、功能齊全、安裝調試方便、使用可靠的直流系統下位檢測模塊。

5.2 特點概述

1、實時檢測母線電壓值及正負母線對地的電壓值，當正負母線對地電壓的差值過大時，自動進入接地阻值檢測程序；
2、可定時檢測正負母線對地的絕緣電阻值，當該電阻值過低時輸出報警信號；
3、具有手動檢測各支路對地漏電流和絕緣電阻的功能，便于工作人員實際排除故障；
4、具有實時自檢功能，可檢測母線電壓端口及CAN通訊等故障；
5、巡檢單元能夠?qū)崿F(xiàn)單點接地、多點接地、正負接地及母線過欠壓等報警功能；并能及時發現正負母線同等接地的情況；
6、具有RS-485或RS-232串行接口（出廠時默認為RS-485），實現與上位監控單元的數據通訊；
7、3U標準機箱，后插拔結構，全鋁合金外殼結構，電磁兼容性更好；
8、本裝置具有多機并聯的功能，并聯時采用CAN通訊口實現同級相連，避免一臺主機運行時由于主機故障造成的系統癱瘓。

技術指標

1、電壓等級：DC220V，DC110V；
2、檢測段數：一段或兩段；
3、檢測路數：每段0～88路，兩段共可測88路；
4、運行方式：連續運行，自動、手動巡檢；
5、絕緣電阻測量顯示范圍：0～99K；
6、測量顯示誤差：
絕緣電阻：誤差 ≤ ±5%（當絕緣電阻為10K～99K時）；
母線電壓：誤差 ≤ ±0.5%（額定電壓值±15%以內）；
支路對地漏電流：誤差 ≤ ±5%（1.0mA ～ 10.0 mA）。

5.3 功能概述

5.3.1 常規監測部分

      用電橋取出母線正對地電壓和負對地電壓，送至A/D轉換器，經主控單元采集和處理后，在液晶屏上顯示電壓值和母線對地絕緣電阻值，當正負母線對地的電壓差值過大或電阻過低時，發出相應的報警信號，報警閾值可用戶設定。

5.3.2 支路巡檢部分

      直流漏電流傳感器穿套在各支路的正負導線上，正常時由于通過傳感器的負載電流大小相等，方向相反，產生的磁場相互抵消，傳感器的二次側輸出為零；傳感器二次側反應的是正負極對地漏電流的矢量和，對分布電容而言，不存在直流漏電流，因此漏電流的大小就反映了等效的電阻的大小，將漏電流信號經A/D轉換器傳送至微機作數據處理后，以數字方式顯示支路號和對應的等效絕緣電阻。

5.3.3 多機運行

      當絕緣系統采用多機運行時，系統中自動產生一臺主機，主機監察本機負責的支路狀態，然后其它絕緣裝置輪值工作。當系統有接地發生時，重新回到主機工作，主機檢查完其負責的支路后其它絕緣裝置輪值監察完成接地巡檢工作。這樣避免了只有一臺主機工作其它為從機工作方案因主機故障導致的絕緣系統癱瘓的危害。

六、整流模塊

6.1 裝置概述

      HD220及HD110系列充電模塊采用自冷和風冷相結合的散熱方式，在輕載時自冷運行，符合電力系統的實際運行情況。裝置由前級三相輸入EMI和無源PFC，后級DC/DC變換器、整流濾波、輸出EMI等功能單元組成，具有輸入輸入過欠壓、缺相等檢測，DC/DC側的輸出電壓電流的檢測，散熱器溫度的檢測控制和保護功能。

6.2 功能概述

a) 輸入過/欠壓保護
當輸入電壓小于313±10Vac或者大于485±10Vac，模塊保護，無直流輸出，保護指示燈（黃色）亮。電壓恢復到335±10Vac～460±15Vac之間后，模塊自動恢復工作。

b）輸出過壓保護/欠壓告警
當輸出電壓大于293±6Vdc（HD110系列模塊為148±4Vdc）時，模塊保護，無直流輸出，保護指示燈（黃色）亮。模塊不能自動恢復，必須將模塊斷電后重新上電。當輸出電壓小于198±1Vdc（HD110系列模塊為99±1Vdc）時，模塊告警，有直流輸出，保護指示燈（黃色）亮。電壓恢復后，模塊輸出欠壓告警消失。

c）短路回縮
當模塊輸出短路時，輸出電流不大于40%額定電流。短路因素排除后，模塊自動恢復正常輸出。

d）缺相保護
當輸入缺相時，模塊限功率，可半載輸出。在輸出電壓為260V時輸出5A電流。

e）過溫保護
模塊的進風口被堵住或環境溫度過高導致模塊內部的溫度超過設定值時，模塊會過溫保護，模塊面板的保護指示燈（黃色）亮，模塊無電壓輸出。當異常條件清除、模塊內部的溫度恢復正常后，模塊將自動恢復為正常工作。

f）原邊過流保護
異常狀態下模塊整流側出現過流，模塊保護。模塊不能自動恢復，必須將模塊斷電后重新上電。

g）風扇溫度控制
模塊采用溫度和電流聯合控制風扇轉動的方式。風扇轉速分為停轉、半轉和全轉三檔，通過對輸出電流和模塊溫度綜合考慮進行風扇調速控制。

h）故障顯示
模塊告警信息以故障代碼的形式在LED上實時的閃爍顯示。這時LED顯示內容改為故障代碼，按下顯示切換按鈕后顯示電壓。

i）通信功能
模塊可以RS485方式與上位機通信。將模塊輸出電壓和電流、模塊保護和告警信息發送給上位機，接受并執行上位機下發的控制命令。

6.3 技術指標

a) 輸入特性

b) 輸出特性

七、電池巡檢裝置

      BTU系列在線式智能電池測試模塊是專門為測量電池組內單體電壓而設計的，是電池生產、使用和管理部門較為理想的電池巡檢設備?？蓮V泛應用于電池生產廠家的電池生產線的電池的質量管理以及電力直流系統、電信機房和無人值守基站、鐵路機車、不間斷電源等蓄電池應用領域。

型號說明：

裝置特點：

BTU巡檢裝置--技術參數：
